Seit dem Jahr 1989 baue und repariere ich Holz,- Kunststoff- und Aluminiumbearbeitungsmaschinen der Firma Graule Maschinenbau GmbH aus dem schwäbischen Aalen Als ehemaliger langjähriger Mitarbeiter im Maschinenbau der Graule Maschinenbau GmbH bin ich seit 2002 auf den Handel und die Reparaturen dieser Maschinen spezialisiert. Somit können wir heute auf mehr als 30 Jahre Erfahrung mit Graule-Maschinen zurückgreifen. Hier können Sie sicher sein, dass Ihre Maschinen bei uns in besten Händen sind. Wir verwenden Originalteile der Firma Graule Maschinenbau GmbH. Anhand von einigen Bildern, können Sie eine Grundüberholung an einer Abläng- und Gehrungskreissäge Typ ZS 135 in unserer Werkstatt verfolgen
Eine von vielen Abläng- und Gehrungskreissägen welche Tag für Tag über viele Jahre zuverlässig ihren Dienst verrichten. Je nach Beanspruchung kann eine Reparatur nach zwei Jahren notwendig sein, oder wie bei dieser ZS 170 erst nach 17 Jahren.
ZS 135, Baujahr 1997 nach zwei Jahren Einsatz seit der letzten Überholung und täglicher Schnittleistung von ca. 200 - 400 Fensterbänken Die Maschine wird Stück für Stück zerlegt
Sägeblattschutz und Sägeblatt...
...Keilriemen wurden entfernt

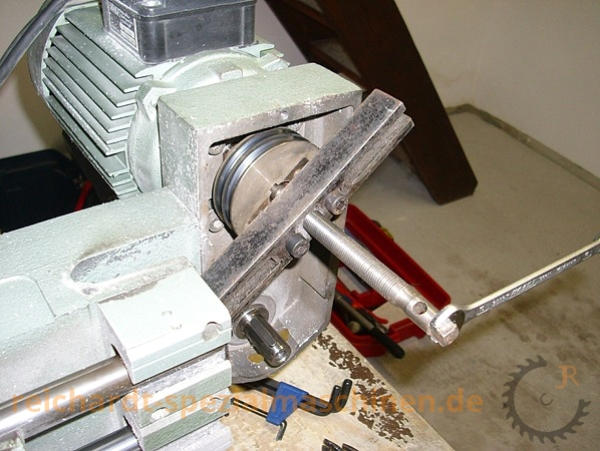

Spezialabzieher schont die Keilriemenscheibe und den Motor
Der Motor wurde entfernt
Die Antriebseinheit ist nun komplett zerlegt

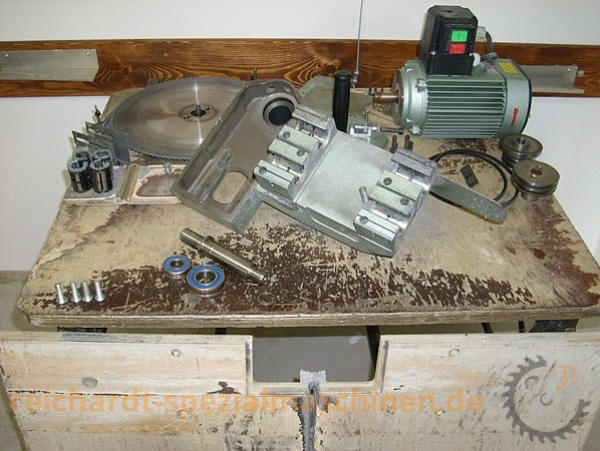

Alle demontierten Teile werden auf Verschleiss und Schäden kontrolliert
Materialauflage ist entfernt
Schwenkeinrichtung zerlegt, entrostet und wieder gangbar gemacht
Es erfolgt der schrittweise Zusammenbau Neue Kugellager für die Sägeblattaufnahme
Hier kommen 4 neue Linearführungslager hinein

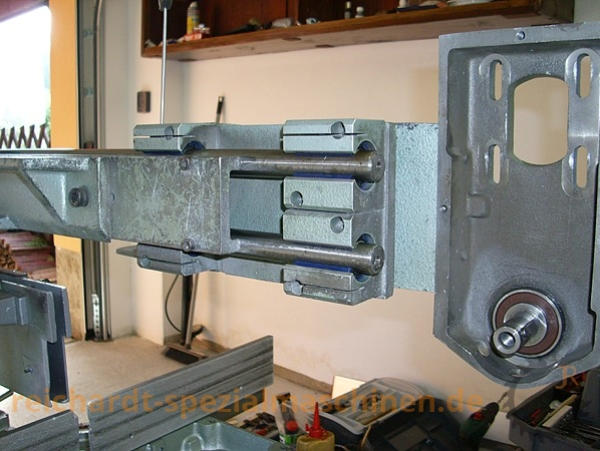

Die Sägeeinheit wird auf die geschliffenen und gehärteten Stahlwellen wieder vorsichtig aufgeschoben
Unten im Bild sichtbar - ein Keilriemen ist angerissen (auf Bild klicken) Vorsichtshalber wurden die Keilriemen paarweise gewechselt Das Einsatzstück ist vor einigen Jahren von mir verbessert worden. Auf jeder von ingesamt 3 Maschinen unseres langjährigen Kunden (weltweit größter Baubeschlägelieferant) werden täglich über 200 Fensterbänke aus Alu und Pressspan geschnitten. Ohne eingesetzte Leiste aus hochzähen Material war dieses auswechselbare Einsatzstück innerhalb kurzer Zeit einfach von den aggressiven Spänen durchgefräst.
Motor, Riemenscheiben und neue Keilriemen werden montiert
Der 90° Schnittwinkel wird neu eingestellt und der Anschlag justiert
Beide horizontale 45° Schnittwinkel werden eingestellt und die Anschläge justiert
Der vertikale 90° Schnittwinkel wird überprüft und bei Bedarf neu eingestellt
Die Maschine wird komplettiert und der Probelauf wird durchgeführt
Die Abläng- und Gehrungskreissäge steht zum Versand bereit. Ob mit Spedition, durch den Kunden oder durch mich, wird im Einzelfall entschieden. Im gezeigten Beispiel wurden die Maschinen Freitags abgeholt und Montag früh wieder an Ort und Stelle zwischen zwei Rollenbahnen / Längenanschläge montiert. So wurde der Produktionsausfall relativ kurz gehalten.
ZS 170 Graule ZS 135 Graule ZS 135 Graule ZS 135 Sägeblattaufnahme ZS 135 Motorriemenscheibe ZS 135 Keilriemenspanner ZS 135 Getriebeeinheit ZS 135 Einzelteile ZS 135 Grundplatte Grundplatte Sägeblattwelle neu gelagert Kugelbüchsenmontage Getriebeeinheit Sägeblattaufnahme mit Keilriemen Einstellung 90 Grad Einstellung 45 Grad Einstellung Sägeblatt Überprüfung Maschinenreparatur an einer Graule Säge Versandfertig Transport Anhängertransport
