Technische Daten Typ AS-V 550
Motor
vertikal
horizontal
3 kW / 400 Volt
2 kW / 400 Volt
Drehzahl
2.800 U/min, Direktantrieb
Werkzeugdurchmesser
550 mm
350 mm
Spindeldurchmesser
50 mm
40 mm
Ausklinkhöhe
210 mm
Ausklinktiefe
110 mm
Ausklinkbreite
250 mm
Vorschub
automatisch
Maße (Breite x Tiefe x Höhe)
1200 x 1000 x 1400 mm
Luftanschluss
6 bar
Maschinengewicht ca.
480 Kg
Lieferbares Zubehör / Details
Sägeblatt HM 550 x 4,4 x 50 mm 132 FZ pos. Alu Sägeblatt HM 350 x 3,5 x 40 mm 108 FZ pos. Alu Rollenbock zur Auflage von langen Profilen
Bedienpult der Zweihandsteuerung
Bearbeitungsbeispiel

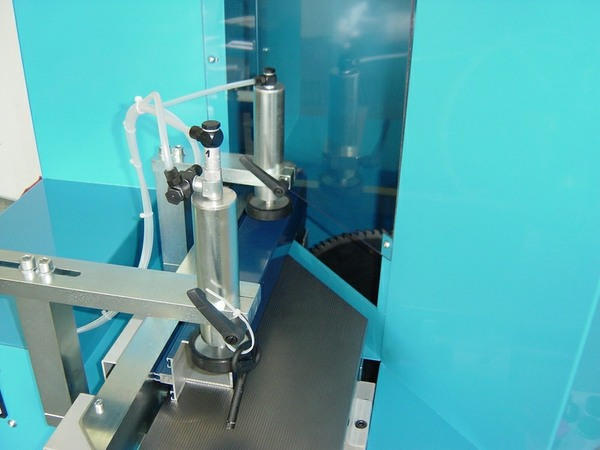

Materialauflagetisch mit pneumatischer Materialspannung
Materialauflagetisch mit pneumatischer Materialspannung

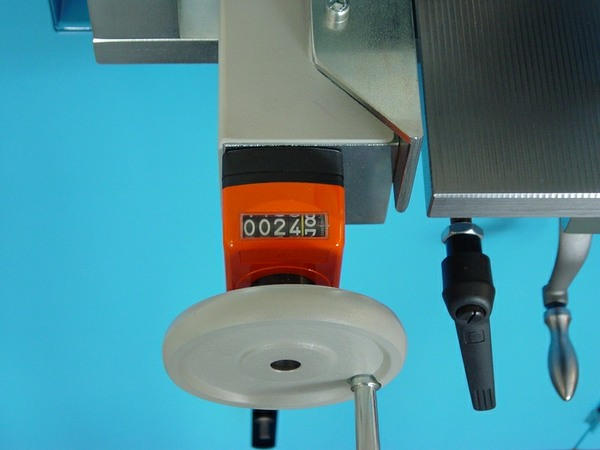

Bedienung und digitale Anzeige

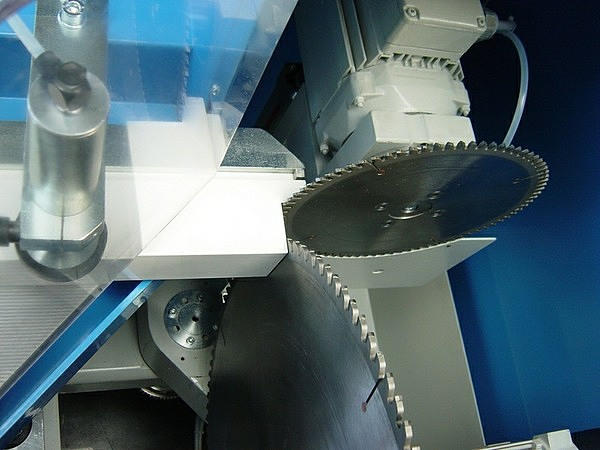

zur Werkzeugübersicht Materialauflage Detailansicht AS-V 550 Detail AS-V 550 Detailansicht AS-V 550 Bedienpult

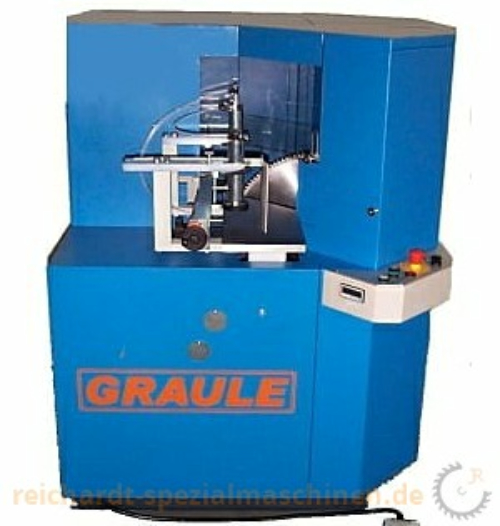

Ausklinksäge Typ GRAULE AS-V 550
Der Ausklinkautomat AS-V 550 dient zum schnellen und rationellen Ausklinken der Querriegel im Fassadenbau Vertikal arbeitende Ausklinksäge mit pneumatischem Sägeaggregatvorschub und feststehender Profilauflage Die zwei unabhängig voneinander angeordneten Sägeaggregate verfahren pneumatisch auf einer stabilen, senkrechten Linearführung (Wellendurchmesser 40 mm) Durch kurzen Arbeitshub ergibt sich eine kurze Taktzeit Die Ansteuerung des Arbeitshubes erfolgt über eine Zweihandsteuerung, das Spannen und Entspannen des Profils erfolgt über ein Fußventil Das Sägeaggregat 1 lässt sich über ein Schneckengetriebe mit Handkurbel bis auf 45° nach außen und bis auf 70° nach innen schräg stellen Anzeige der Winkeleinstellung elektronisch digital Anzeige der Ausklinkhöhe und Ausklinktiefe digital
Graule Ausklinksäge AS-V 550
